FAW CA1083P9K2L2 (1083) — китайский грузовик

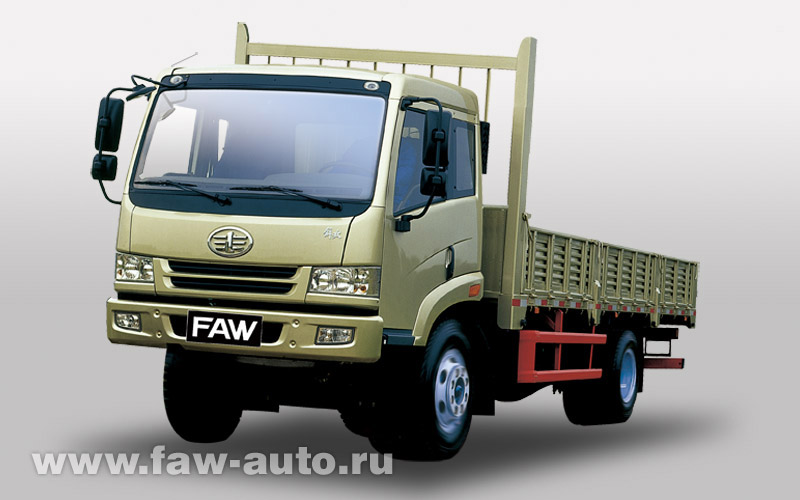

FAW CA1083P9K2L2

Технические характеристики китайского грузовика FAW CA1083P9K2L2

Общие сведения
Модель FAW CA1083P9K2L2
Тип бортовой грузовой автомобиль
Двигатель китайского грузовика FAW CA1083P9K2L2
Модель двигателя CA4DF2-13
Тип 4-цилиндровый рядный 4-тактный, водяного охлаждения, с непосредственным впрыском топлива, турбонаддувом и промежуточным охлаждением
Максимальная мощность, кВт (л.с.) 96 (130) при 2500 об/мин
Максимальный крутящий момент, Н·м 390 при 1600 об/мин
Диаметр цилиндра и ход поршня, мм 110 × 125
Рабочий объём двигателя, л 4,751
Степень сжатия 17,5 : 1
Удельный расход топлива, г/кВт·ч 205
Нормы выхлопа Евро-2
Производительность воздушного компрессора, л/мин 220 при 2500 об/мин
Система смазки полнопоточный масляный фильтр, центробежный масляный фильтр, масляный фильтр турбонагнетателя
Система пуска Стартер 24 В, 6 кВт
Генератор 28 В 1,5 кВт, со встроенным регулятором
Вспомогательное пусковое устройство предпусковой подогреватель решётчатого типа
Система впуска воздуха двухэлементный воздушный фильтр со сменными бумажными элементами, с индикатором загрязнения
Топливная система Топливные фильтры один установленный на раме топливный фильтр грубой очистки и два установленных на двигателе фильтра тонкой очистки топлива
Ёмкость топливного бака, л 200
Система выпуска отработавших газов горизонтальный глушитель с гибкой выхлопной трубой
Система охлаждения Радиатор алюминиевый радиатор трубчатого типа с баком регенерации охлаждающей жидкости
Вентилятор легковесный, пластмассовый, с гидроприводом
Сцепление
Тип сухое однодисковое диафрагменное
Управление с гидравлическим приводом и пневмоусилителем
Диаметр, мм 350
Материал фрикционной накладки диска сцепления без содержания асбеста
Трансмиссия
Модель FAW CA5T123
Тип механическая трансмиссия
Скорости 5 вперёд, 1 назад
Передаточные числа на передачах Первая 5,502
Вторая 2,882
Третья 1,65
Четвёртая 1,0
Пятая 0,755
Задняя 5,118
Передний мост грузовика FAW CA1083P9K2L2
Тип штампованная балка двутаврового сечения, смонтированная сзади поперечная рулевая тяга
Номинальная нагрузка на мост, кг 3500
Рулевой механизм со встроенным усилителем
Рулевая колонка регулируемая по наклону и телескопическая
Передняя подвеска полуэллиптические однолистовые рессоры переменного сечения с телескопическими амортизаторами диаметром 50 мм двухстороннего действия
Колёса 6,00G-16; стальные диски
Шины 8,25-16-14PR; одинарные, диагональные, камерные
Задний мост грузовика FAW CA1083P9K2L2
Тип Ф390, ведущий мост с полностью разгруженными полуосями, сварной
Передаточное отношение 4,875
Номинальная нагрузка на мост, кг 6500
Задняя подвеска полуэллиптические однолистовые рессоры переменного сечения с телескопическими амортизаторами диаметром 50 мм двухстороннего действия
Колёса 6,00G-16; стальные диски
Шины 8,25-16-14PR; двойные, диагональные, камерные
Тормозная система
Тип спереди и сзади независимая двухконтурная пневматическая тормозная система
Тормозные резервуары 2 стальных резервуара по 30 л и 1 стальной резервуар на 15 л
Рабочие тормоза с пневматическим приводом, барабанные, внутренний диаметр тормозного барабана 310 мм
Ширина тормозной колодки Передней, мм 130
Задней, мм 160
Стояночный тормоз действующие на задних колёсах пружинные энергоаккумуляторы с пневматическим приводом, приводимые в действие клапаном с ручным управлением совместно с клапаном быстрого растормаживания
Горный тормоз (в выпускной системе двигателя) дроссельная заслонка с электрическим управлением и пневматическим приводом в выхлопной трубе
Рама китайского грузовика FAW CA1083P9K2L2
Тип рама лестничного типа, боковые лонжероны коробчатого сечения
Линейные размеры поперечного сечения, мм 220 × 75 × 5
Ширина рамы в сборе Спереди, мм 865
Сзади, мм 865
Кабина китайского грузовика FAW CA1083P9K2L2
Тип модель J5K, цельнометаллическая стальная, сварная, бескапотная (расположена над двигателем), полностью изолированное крепление, наклоняемая на угол 44° с помощью торсионного вала, с предохранительной защёлкой
Стёкла многослойное лобовое стекло и безопасное закалённое стекло в боковых и задних окнах
Стеклоочиститель ветрового стекла 3 щётки, электрический привод, 2 скорости и прерывистый режим работы
Сиденье водителя регулировка высоты, положения и угла наклона спинки, пружинная подвеска, матерчатая обивка, подголовник
Сиденье пассажира регулировка угла наклона спинки, пружинная подвеска, матерчатая обивка, высокая спинка
Ремни безопасности для водителя и пассажира, трёхточечные
Аудио кассетная стереомагнитола AM/FM
Приборы и указатели спидометр, тахометр, указатель температуры охлаждающей жидкости, указатель давления воздуха
Сигнальные лампы и зуммеры закрытие кабины (сигнальная лампа и звуковой сигнал); низкий уровень охлаждающей жидкости (сигнальная лампа и звуковой сигнал); низкое давление масла (сигнальная лампа и звуковой сигнал); низкое давление воздуха (сигнальная лампа и звуковой сигнал); стояночный тормоз (контрольная лампа)
Электрооборудование
Тип 24 В, заземление отрицательного полюса
Аккумуляторная батарея Модель 6-QAW-120D
Ёмкость, А·ч 2 × 120
Светотехника Передняя комбинация галогенной фары и габаритной лампы
Задняя комбинация стоп-сигнала, заднего фонаря и лампы заднего хода с отражателем
Весовые характеристики
Снаряжённая масса, кг 4330
Распределение снаряжённой массы грузового автомобиля На передний мост, кг 2500
На задний мост, кг 1830
Грузоподъёмность, кг 5000
Размеры
Габаритные размеры Длина, мм 7840
Ширина, мм 2476
Высота, мм 2500
Внутренние размеры кузова Длина, мм 5400
Ширина, мм 2300
Высота, мм 400
Колея Передняя, мм 1810
Задняя, мм 1740
Колёсная база, мм 4250
Передний свес, мм 1330
Расстояние от задней стенки кабины до центра заднего моста, мм 3555
Основные ходовые характеристики
Максимальная скорость, км/ч 99
Расход топлива при 80 км/ч с полной загрузкой, л/100 км 18
Минимальный радиус поворота, м 8
Максимальный внешний уровень шума при ускорении, дБ(А) 84
Минимальный дорожный просвет, мм 205

Особенности китайского грузовика FAW CA1083P9K2L2

  • Переработанный интерьер кабины с многофункциональной центральной консолью: модульно спроектированная мягкая на ощупь приборная панель, легкодоступные переключатели и органы управления для улучшенного комфорта и снижения утомляемости водителя.
  • Однолистовые рессоры переменного сечения: установленные спереди и сзади однолистовые рессоры переменного сечения улучшают комфорт водителя, одновременно снижая собственную массу грузового автомобиля.
  • Модульная конструкция шасси: система модульной конструкции предоставляет заказчику больше выбора для того чтобы китайский грузовик FAW соответствовал конкретным условиям применения, одновременно снижая разнообразие компонентов для лучшей ремонтопригодности и доступности запчастей.

Опции

  • Кондиционер
  • ЭСП (электростеклоподъёмники)
  • Огневой предпусковой подогреватель
  • Радиальные шины 8,25R16-14PR
