| Общие сведения |
| Модель |

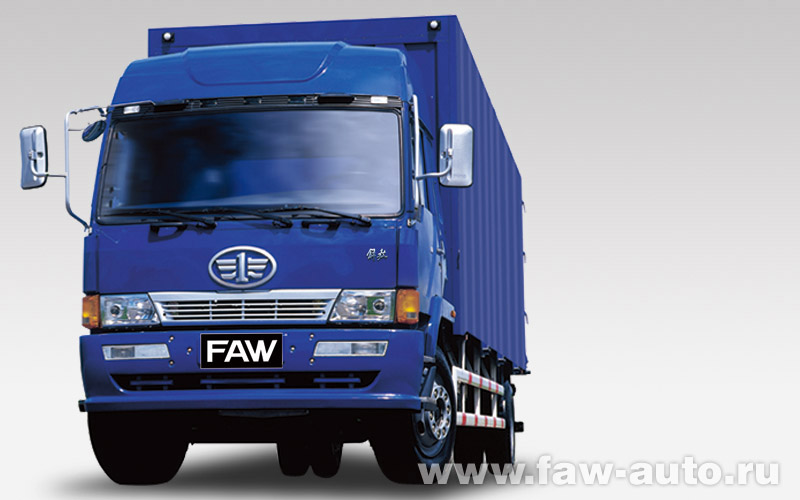

FAW CA5167XXYP11K2L7 |
| Тип |
автофургон |
| Двигатель китайского автофургона FAW CA5167XXYP11K2L7 |
| Модель двигателя |
CA6DE1-22 |
CA6DE2-22 |
| Тип |
6-цилиндровый рядный 4-тактный, водяного охлаждения, с непосредственным впрыском топлива, турбонаддувом и промежуточным охлаждением |
| Максимальная мощность, кВт (л.с.) |
162 (220) при 2300 об/мин |
| Максимальный крутящий момент, Н·м |
770 при 1400 об/мин |
| Диаметр цилиндра и ход поршня, мм |
106 × 125 |
| Рабочий объём двигателя, л |
6,618 |
| Степень сжатия |
17 : 1 |
| Удельный расход топлива, г/кВт·ч |
205 |
| Нормы выхлопа |
Евро-1 |
Евро-2 |
| Производительность воздушного компрессора, л/мин |
210 при 2300 об/мин |
| Система смазки |
полнопоточный масляный фильтр, центробежный масляный фильтр, масляный фильтр турбонагнетателя |
| Система пуска |
Стартер |
24 В, 6 кВт |
| Генератор |
28 В 1,5 кВт, со встроенным регулятором |
| Вспомогательное пусковое устройство |
предпусковой подогреватель решётчатого типа |
| Система впуска воздуха |
двухэлементный воздушный фильтр со сменными бумажными элементами, с индикатором загрязнения |
| Топливная система |
Топливные фильтры |
один установленный на раме топливный фильтр грубой очистки и два установленных на двигателе фильтра тонкой очистки топлива |
| Ёмкость топливных баков, л |
2 × 150 |
| Система выпуска отработавших газов |
горизонтальный глушитель с гибкой выхлопной трубой |
| Система охлаждения |
Радиатор |
алюминиевый радиатор трубчатого типа с баком регенерации охлаждающей жидкости |
| Вентилятор |
легковесный, пластмассовый, с гидроприводом |
| Сцепление |
| Тип |
сухое однодисковое диафрагменное |
| Управление |
с гидравлическим приводом и пневмоусилителем |
| Диаметр, мм |
380 |
| Материал фрикционной накладки диска сцепления |
без содержания асбеста |
| Трансмиссия |
| Модель |
FAW CA6T138 |
| Тип |
механическая трансмиссия |
| Скорости |
6 вперёд, 1 назад |
| Передаточные числа на передачах |
Первая |
7,285 |
| Вторая |
4,193 |
| Третья |
2,485 |
| Четвёртая |
1,563 |
| Пятая |
1,000 |
| Шестая |
0,82 |
| Задняя |
6,777 |
| Передний мост грузовика FAW CA5167XXYP11K2L7 |
| Тип |
штампованная балка двутаврового сечения, смонтированная сзади поперечная рулевая тяга |
| Номинальная нагрузка на мост, кг |
6000 |
| Рулевой механизм |
со встроенным усилителем |
| Рулевая колонка |
регулируемая по наклону и телескопическая |
| Передняя подвеска |
полуэллиптические многолистовые рессоры с телескопическими амортизаторами двухстороннего действия, диаметром 50 мм |
| Колёса |
7,50V-20; стальные диски |
| Шины |
10,00-20-16PR; одинарные, диагональные, камерные |
| Задний мост грузовика FAW CA5167XXYP11K2L7 |
| Тип |
Ф420, ведущий мост с полностью разгруженными полуосями, литой |
| Передаточное отношение |
5,833 |
| Номинальная нагрузка на мост, кг |
12000 |
| Задняя подвеска |
полуэллиптические многолистовые рессоры и вспомогательные пружины |
| Колёса |
7,50V-20; стальные диски |
| Шины |
10,00-20-16PR; двойные, диагональные, камерные |
| Тормозная система |
| Тип |
спереди и сзади независимая двухконтурная тормозная система с осушителем воздуха |
| Тормозные резервуары |
1 стальной резервуар на 20 л и 1 стальной резервуар на 40 л |
| Рабочие тормоза |
с пневматическим приводом, барабанные, внутренний диаметр тормозного барабана 400 мм |
| Ширина тормозной колодки |
Передней, мм |
100 |
| Задней, мм |
150 |
| Стояночный тормоз |
действующие на задних колёсах пружинные энергоаккумуляторы с пневматическим приводом, приводимые в действие клапаном с ручным управлением совместно с клапаном быстрого растормаживания |
| Горный тормоз (в выпускной системе двигателя) |
дроссельная заслонка с электрическим управлением и пневматическим приводом в выхлопной трубе |
| Рама китайского грузовика FAW CA5167XXYP11K2L7 |
| Тип |
рама лестничного типа, боковые лонжероны коробчатого сечения |
| Линейные размеры поперечного сечения, мм |
280 × 90 × 8 (со внутренним элементом жёсткости 5 мм) |
| Ширина рамы в сборе |
Спереди, мм |
865 |
| Сзади, мм |
865 |
| Кабина китайского грузовика FAW CA5167XXYP11K2L7 |
| Тип |
модель FM, цельнометаллическая стальная, сварная, бескапотная (расположена над двигателем), высокая крыша, два спальных места, прозрачный люк в крыше, полностью изолированное крепление, наклоняемая на угол 44° с помощью торсионного вала, с предохранительной защёлкой |
| Стёкла |
многослойное лобовое стекло и безопасное закалённое стекло в боковых и задних окнах |
| Стеклоочиститель ветрового стекла |
3 щётки, электрический привод, 2 скорости и прерывистый режим работы |
| Сиденье водителя |
регулировка высоты, положения и угла наклона спинки, пружинная подвеска, матерчатая обивка, подголовник |
| Сиденье пассажира |
регулировка угла наклона спинки, пружинная подвеска, матерчатая обивка, высокая спинка |
| Ремни безопасности |
для водителя и пассажира, трёхточечные |
| Аудио |
кассетная стереомагнитола AM/FM |
| Приборы и указатели |
спидометр, тахометр, указатель температуры охлаждающей жидкости, указатель давления воздуха |
| Сигнальные лампы и зуммеры |
закрытие кабины (сигнальная лампа и звуковой сигнал); низкий уровень охлаждающей жидкости (сигнальная лампа и звуковой сигнал); низкое давление масла (сигнальная лампа и звуковой сигнал); низкое давление воздуха (сигнальная лампа и звуковой сигнал); стояночный тормоз (контрольная лампа) |
| Электрооборудование |
| Тип |
24 В, заземление отрицательного полюса |
| Аккумуляторная батарея |
Модель |
6-QAW-120D |
| Ёмкость, А·ч |
2 × 120 |
| Светотехника |
Передняя |
комбинация галогенной фары и габаритной лампы |
| Задняя |
комбинация стоп-сигнала, заднего фонаря и лампы заднего хода с отражателем |
| Весовые характеристики |
| Снаряжённая масса, кг |
7980 |
| Распределение снаряжённой массы автофургона |
На передний мост, кг |
3450 |
| На задний мост, кг |
4530 |
| Грузоподъёмность, кг |
10000 |
| Размеры |
| Габаритные размеры |
Длина, мм |
10000 |
| Ширина, мм |
2490 |
| Высота, мм |
3810 |
| Внутренние размеры фургона |
Длина, мм |
7600 |
| Ширина, мм |
2300 |
| Высота, мм |
2400 |
| Колея |
Передняя, мм |
1914 |
| Задняя, мм |
1847 |
| Колёсная база, мм |
5670 |
| Передний свес, мм |
1255 |
| Расстояние от задней стенки кабины до центра заднего моста, мм |
4895 |
| Расстояние от центра заднего моста до конца рамы, мм |
2835 |
| Основные ходовые характеристики |
| Максимальная скорость, км/ч |
92 |
| Расход топлива при 80 км/ч с полной загрузкой, л/100 км |
20 |
| Минимальный радиус поворота, м |
10 |
| Максимальный внешний уровень шума при ускорении, дБ(А) |
84 |
| Минимальный дорожный просвет, мм |
250 |
